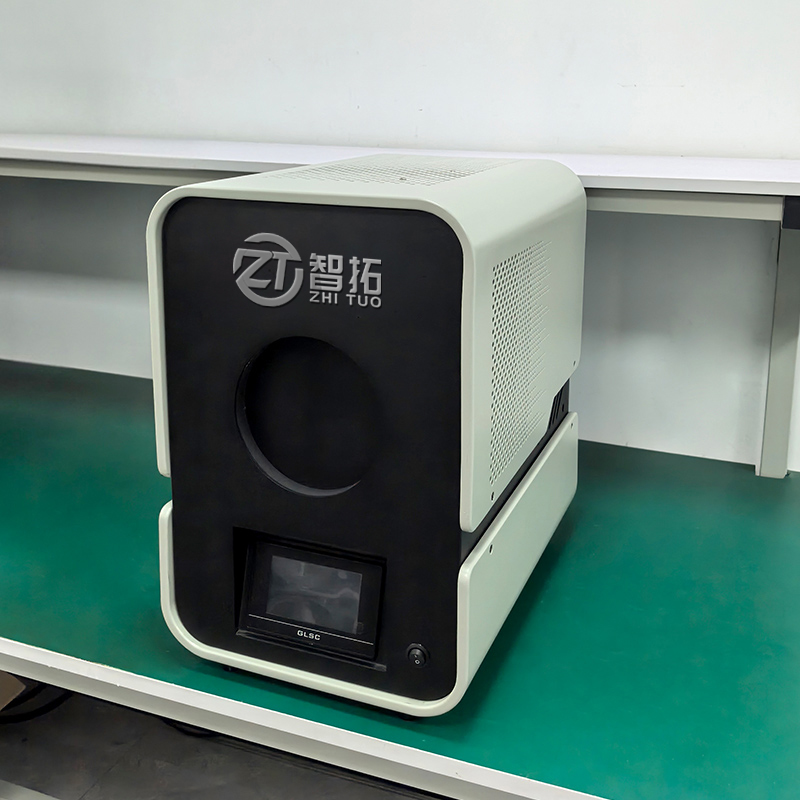

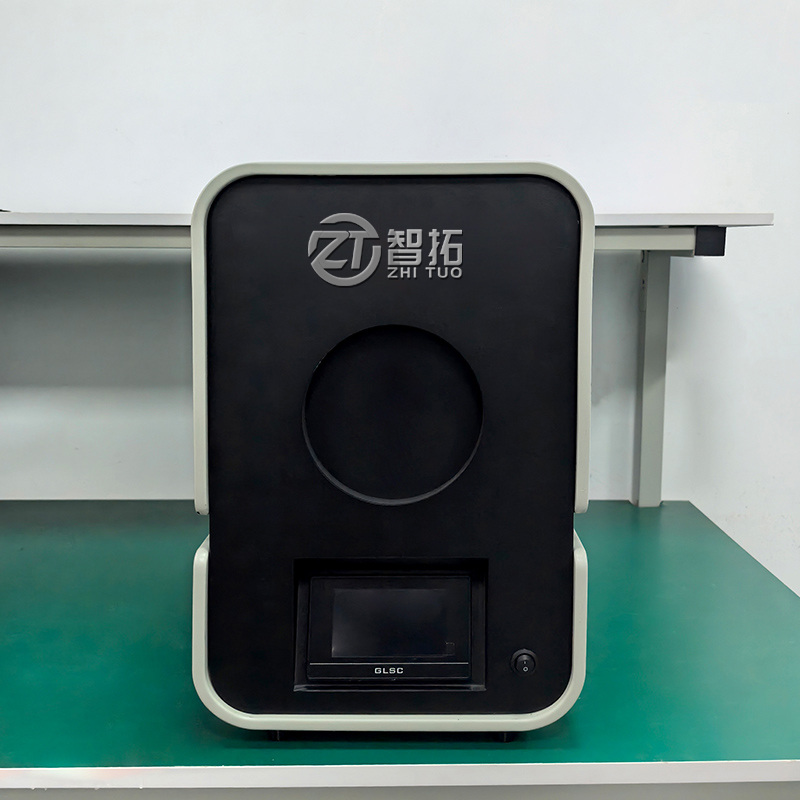

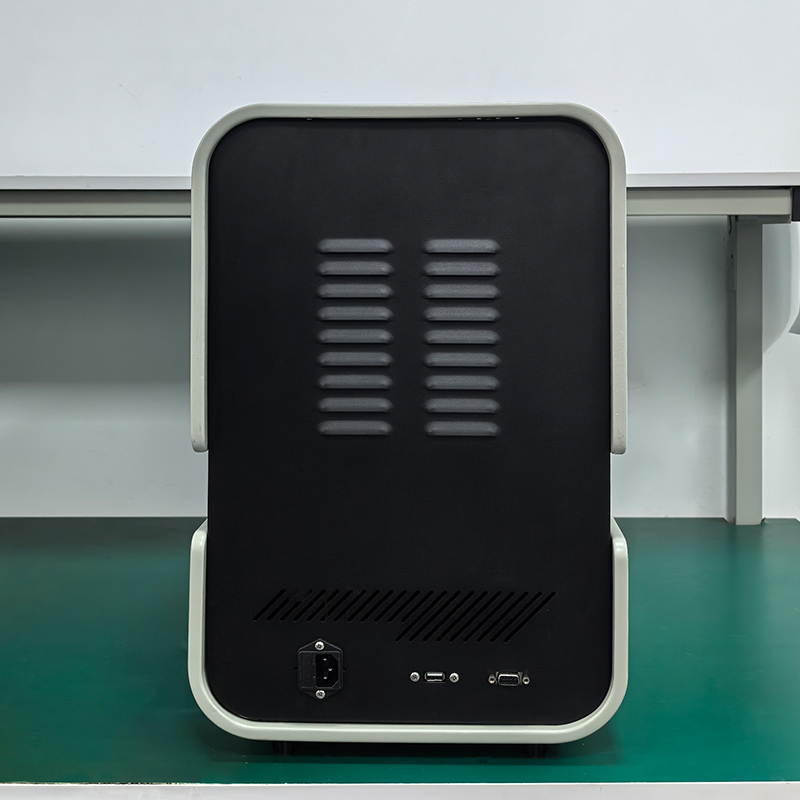

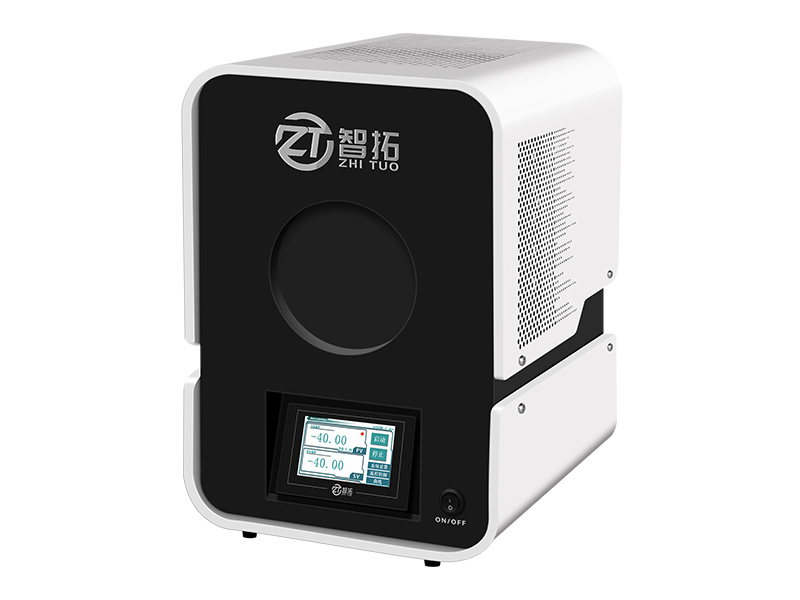

ZT-MY1-150D面源黑體爐,輻射面150mm（-40℃-80℃）



面源黑體輻射源是紅外輻射工作標準，廣泛應用在紅外探測器的研制過程中的工藝測試和鑒定試驗的技術指標測試中，可以完成紅外焦平面器件光敏面響應均勻性，響應曲線等參數的測試中。同時，面源黑體輻射源作為紅外成像棱準裝置的核心設備，配合紅外準直光學系統和紅外靶標，完成紅外成像系統等關鍵技術指標測試和性能評估。

可以滿足廣泛應用于醫療、建筑、安全監控、環境檢測等行業紅外熱像儀的測試需求。


1) ?超寬溫域覆蓋?溫度范圍?-50℃至80℃?，突破傳統黑體低溫ji限，滿足惡劣環境下的校準需求。

2) 支持?25分鐘快速降溫至-40℃?，顯著提升測試效率。

3) ?靈活可擴展輻射面?：基礎輻射面尺寸70mm??，可根據使用要求，選擇不同輻射面。適配不同視場角設備校準。

4) 輻射面發射率?≥0.95?，可選配發射率可調功能(0.95-1之間可調），確保高精度信號輸出。

5) 采用?集成式制冷系統?與輕量化材料，體積較同類產品縮小?30%?，便于攜帶與安裝。

6) ?智能化控制，?配備觸控屏，支持溫度曲線預設、實時監控及數據導出功能。兼容PC端遠程控制，適配自動化測試系統集成。

7) 應用場景廣泛 : ?適配醫療紅外體溫計、工業熱像儀、車載夜視系統等設備的全溫域標定。

8) 緊湊體積特別適合實驗室狹小空間及現場移動檢測需求.


型號	ZT-MY1-150D
工作溫度	-40℃-80℃
操作方式	觸摸屏操作
溫度分辨率	0.1℃/0.01℃
溫度控制	PID自動控制
輻射面（可定制）	Φ150mm
發射率	≥0.95（0.95-1之間發射率可調）
溫度穩定度	±（0.1-0.2）℃@50℃
溫度均勻性	±（0.1-0.3）℃@50℃ （2/3 center區域內）)
電源	220V AC 50/60HZ
降溫速率	室溫降至-40℃ 20-25分鐘
功率	800W
環境	22℃±3℃ 15%RH-65%RH
可選功能	①支持 232 通訊 ②發射率可調功能(0.95-1之間可調，出廠默認發射率 0.95)
備注	低溫面源黑體爐，當設定溫度低于環境溫度時，為有效規避黑體爐輻射面結霜問題，黑體爐自帶防結霜罩和氮?dú)馔夤艿?，用戶需自備氮?dú)?、氮?dú)鉁p壓閥等相關配套設備。
溯源標準器	出廠檢測采用HEITRONICS輻射溫度傳遞高溫計用于輻射溫度的量傳, 在相應的固定點黑體輻射器標定以后，提供黑體輻射源之間溫度傳遞。
溫度波動曲線	系統內配置溫度控制曲線，實時監測溫度變化情況
可程式控制功能 (選配功能)	每段程式可根據檢測要求進行穩定時間設置，通過“保存、下發”實現快捷設置，無需每次輸入。設備預留有10組不同程式設置界面，滿足用戶多種檢測點要求，提高用戶的檢測效率。
提供視場角計算軟件	根據視場角與距物體的距離計算物體長度，也可根據物體長度跟視場角計算距離。
安全保護機制	設備有保險裝置，內部發生漏電/短路/斷路時設備能夠自動斷電；設備功率與電源線負載需匹配。
語言	默認中文，根據客戶要求可以考取全球任何地方的語言界面。
執行規程	JJG 856-2015 工作用輻射溫度計檢定規程
