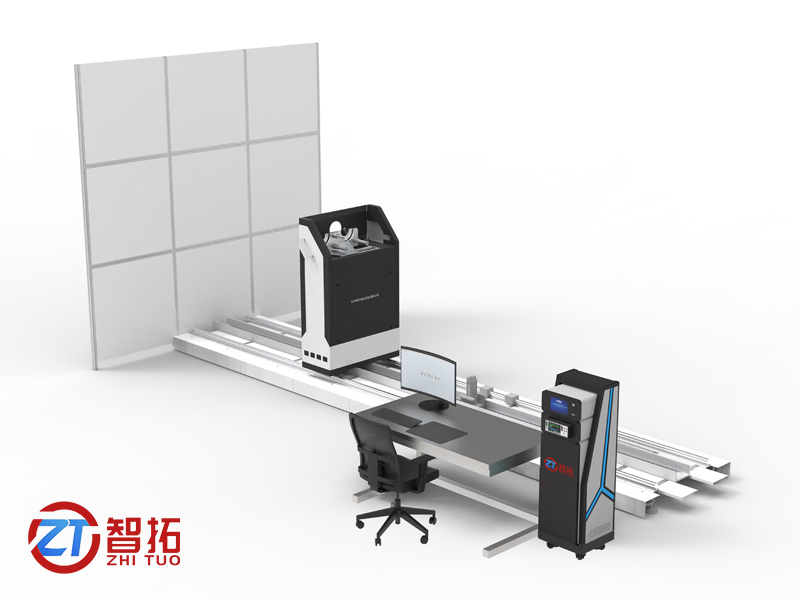

ZT-YG2010模擬法液位計檢定裝置是一種主要用于非接觸式液位儀表計量檢定的裝置。集主控、軌道、反射靶、電采、軟件于一體，由控制系統對液位進行精細控制，測量系統對液位進行精細測量，結合軟件達到全自動檢測直到生成/打印證書的要求。廣泛用于各種校準實驗室和計量檢測院。

●測量范圍：可根據客戶需求定制，zui大量程50000mm。建議常用量程：0～10000mm、0～15000mm、0～20000mm等；

●準確度等級：0.01%F.S；0.02%F.S；0.05%F.S；0.1%F.S；

● 標準器及準確度：光柵位移運動平臺 0.01%F.S;0.02%F.S;0.05%F.S;

●測量接口：可定制，DN100以下法蘭或任意尺寸螺紋連接；

●數字信號采集接口：RS232/RS485；

●模擬信號采集類型：4～20 m A、0～5 V ，精度:±0.02％；

●反射靶：可定制，常規3.6m×3.6m，5.2m×5.2m；

●被檢更換：可單人獨立快速安裝、緊固；

●控制精度：±0.1mm；±1mm；

●水平度定位控制要求：水平度投影角≤10°；

●包含有終端顯示、供電系統電源主控的控制柜；

●操作模式：全自動和手動可自由且切換；

●滿足《JJG971-2019液位計檢定規程》，自動生成原始記錄，記錄格式按照《JJG971-2019液位計檢定規程》中推jian格式。

JJG971-2019液位計檢定規程

工作特點

多只被檢同檢：兩只信號互不干擾的非接觸式液位計可同時檢定；有相互干擾的非接觸式液位計可自動切換檢定；

自動零位查找：根據液位計參數，裝置自動找信號零點所在位置；

安全啟停技術：當自動檢測開始后，有人員誤入小車前后運動范圍內，裝置自動停車，確保運行安全；當人員離開運行范圍，自動啟動繼續檢測。

工作原理

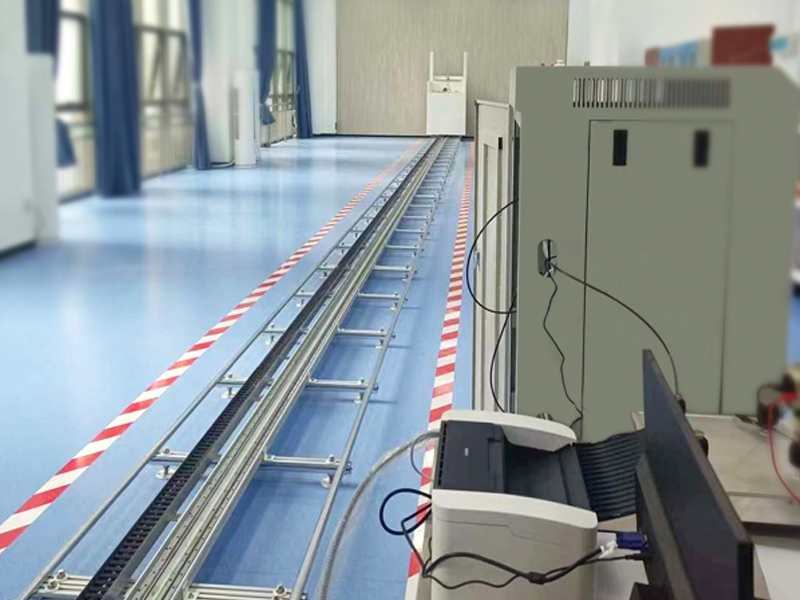

1.主體部分

導軌長度≥實際測量范圍+500mm，水平度定位及直線位移定位，直線度5/10000mm；驅動電機，位移調節部件驅動，精度±0.002mm；安裝部件，不銹鋼材質，法蘭接口DN15～DN200可任選。

2.反射靶部分

碳素材料與硅膠混合載體，微波反射夾角≤3°，反射靶材介電常數5.6～12，根據實際情況，地腳及墻面固定更省空間。

3.位移調節部分

光柵位移運動平臺作為標準器，整體精度可達0.01%F.S。

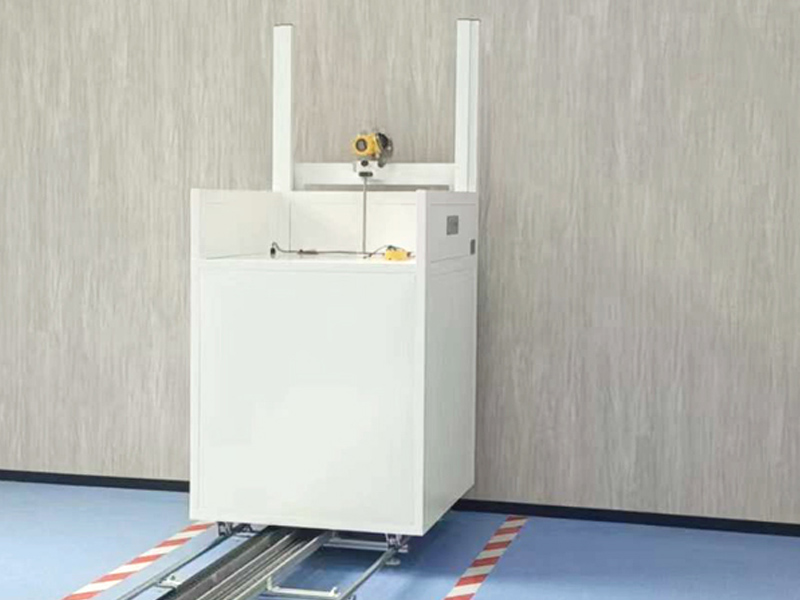

4.直線定位部分

被測表定位及工裝調節，鋁合金，水平度夾角≤1°；標準器水平度定位，水平度夾角≤1°；位移調節部件水平定位，水平度夾角≤1°；反射靶與測量基準線垂直度定位，水平度夾角≤1°。

5.信號采集部分

采集端口：USB-B、LAN或RS232，(4～20)mA，(0～10)V，0.05%F.S；

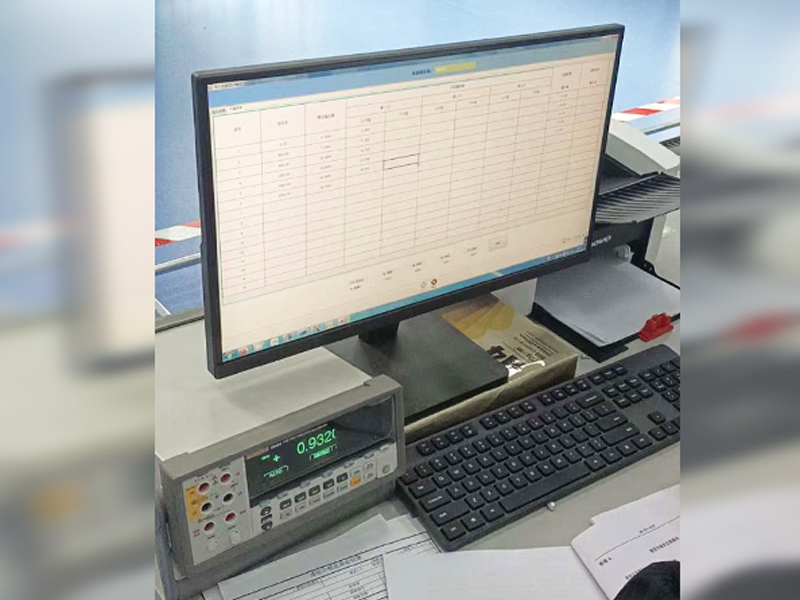

6.軟件部分

自動生成原始記錄及證書，滿足《JJG971-2019 液位計檢定規程》。

非接觸式雷達液位計、超聲波液位計等液位儀表
